車中泊用の照明の悩み
車中泊で、車内で食事したり作業したりするために、ランタンを使っていました。
ランタンはUSBで充電するタイプでおしゃれです。
ポチップ
ランタンの運用は簡単でいいのですが、不満点もありました。
LEDテープで満遍なく明るい車内を目指す
ということで、LEDテープで、車内の照明を改善してみます。
準備（一部失敗あり）
ダイソー Tape Light 2m
ダイソーのLEDテープ。
カットして使うので2ｍを購入。ダイソーにしては高価です。
2PIN FCOBコネクタ
カットしたLEDテープと配線を接続するために購入。
8mmで2PINのタイプです。
コネクタ14個と0.5SQのケーブルが同梱されています。
これ買って失敗したのでアフェリエイトリンクはありません
USB-Aコネクタ
カットしたLEDテープからの配線の先をUSB-Aコネクタにして、USBポートから電源をもらいます。
ポチップ
0.5SQケーブル
カットしたLEDテープからの配線は0.5SQのケーブルを使います。
ポチップ
USB延長ケーブル
インバーターのUSBポートからLEDライトのUSBコネクタまでの配線。
Bピラーの上にUSBポートを作ります。LEDライト以外でも使えますね。
ポチップ
加工
LEDテープを設置する長さにカットします。
ハサミのマークがある位置で切ればOKです。
カットしたLEDテープにコネクタと配線を接続します。
LEDテープには被膜があるので、カッターで剥いてからコネクタを差し込みます。
が、しかーし！
どっちがプラスかわからーん！！
テスターでどっちがプラスかを調べます。
そして接続。
配線にUSB-Aポートを接続します。
（いつまで経っても、いもハンダですみません・・予備ハンダとかしているので許してください・・）
問題発生！
LEDテープとコネクタの接続が微妙に合いません。
触ると点いたりチラついたりします。
ダイソーのLEDテープはSMD系なので、COB用コネクタだと厚みが合わないのかも。
しかたないので、コネクタ接続はやめてハンダ付けしました。
（いもハンダで恥ずかしいので写真はありません・）
COB用コネクタは端子の位置がシビアなので、ダイソーのLEDテープ（SMDタイプ）をカットして使う場合は、最初から直にハンダ付けした方が確実で安上がりですね！
取付
インバーターのUSBポートから、USB延長ケーブルをBピラーに通します。
LEDテープは、フリード＋の自作DINレールに貼り付けました。
左右のDINレールに貼り付けて、LEDテープが余ったので、荷物用の棚部分にも1本作って貼り付けました。
テスト
使用するときは、USB-AコネクタをUSBポートに差し込みます。
けっこう明るいです。
ちょうどサイドのバーの裏側で発光するように貼り付けたので、それほど眩しくありません。
まとめ
5VのLEDテープは、特にスイッチやヒューズは必要なく、USBの抜き差しでON/OFFできるので簡単でいいですね。

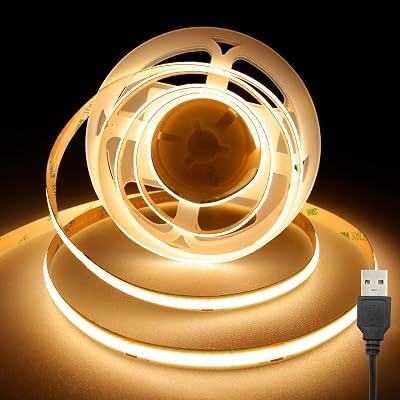

早くも、つぶつぶじゃないCOBタイプが欲しくなりそうです。。
